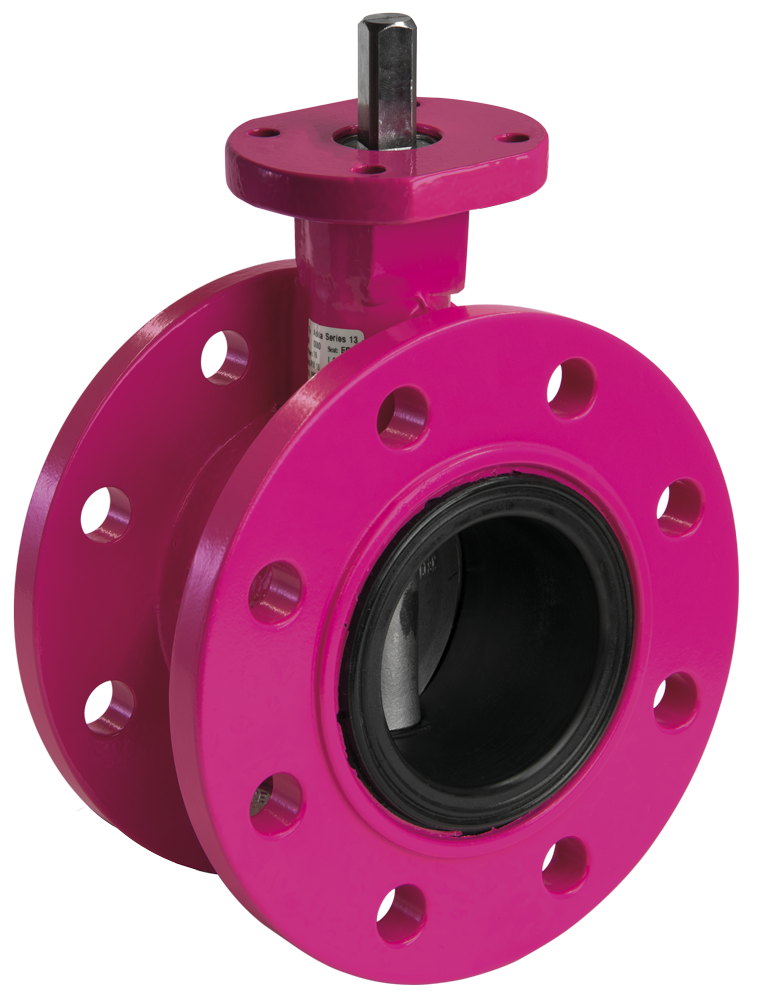

ASKIA® Serie 30

Die Absperrklappe ASKIA® Serie 30 besteht aus einem Gehäuse mit angegossenem Doppelflansch, der sich für die unterschiedlichsten Normen (DIN, ANSI, BS) und auch für die Montage als Endlappe eignet. Dank seiner Konstruktion und hohen Festigkeit eignet sie sich für alle Anwendungen, die den Einsatz eines Doppelflanschventils erfordern.
Anwendungen
✓ Filterung
✓ Wasseraufbearbeitung
✓ Wasserverteilung
✓ Kühlsysteme
✓ Schiffsbau

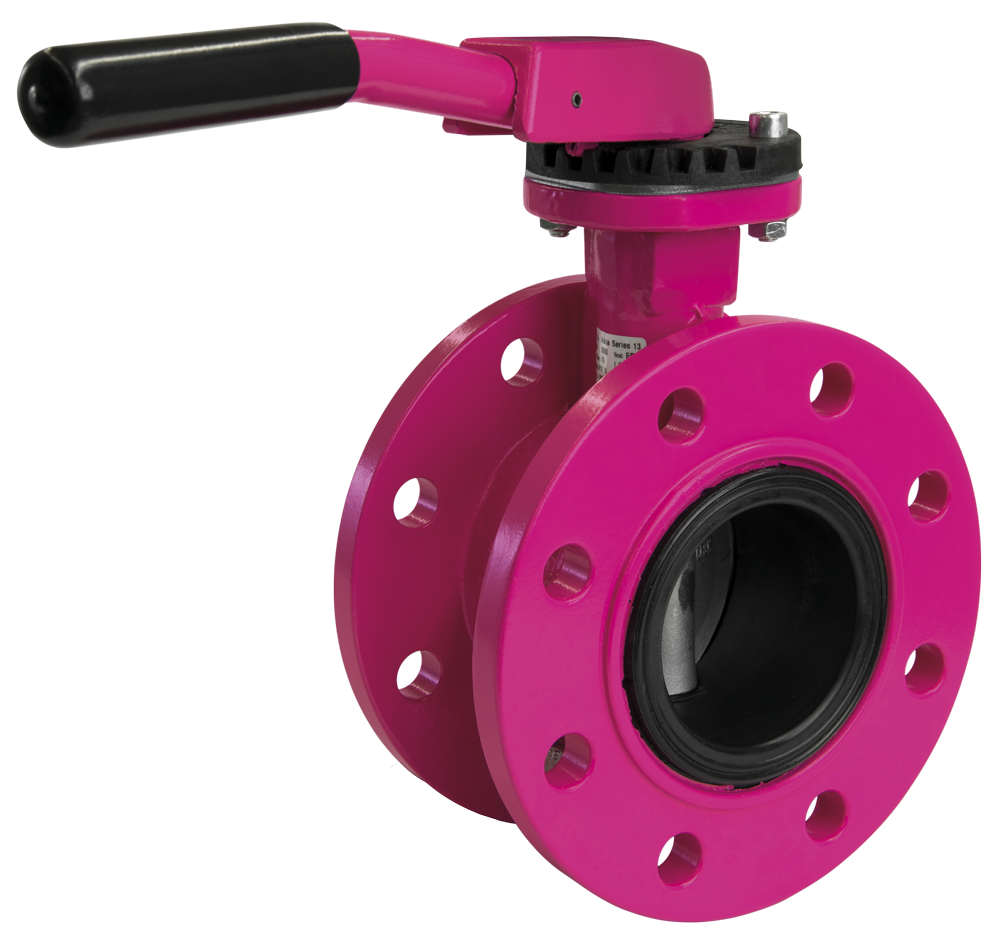

ASKIA<sup><small>®</sup></small> Serie 30 mit Handhebel

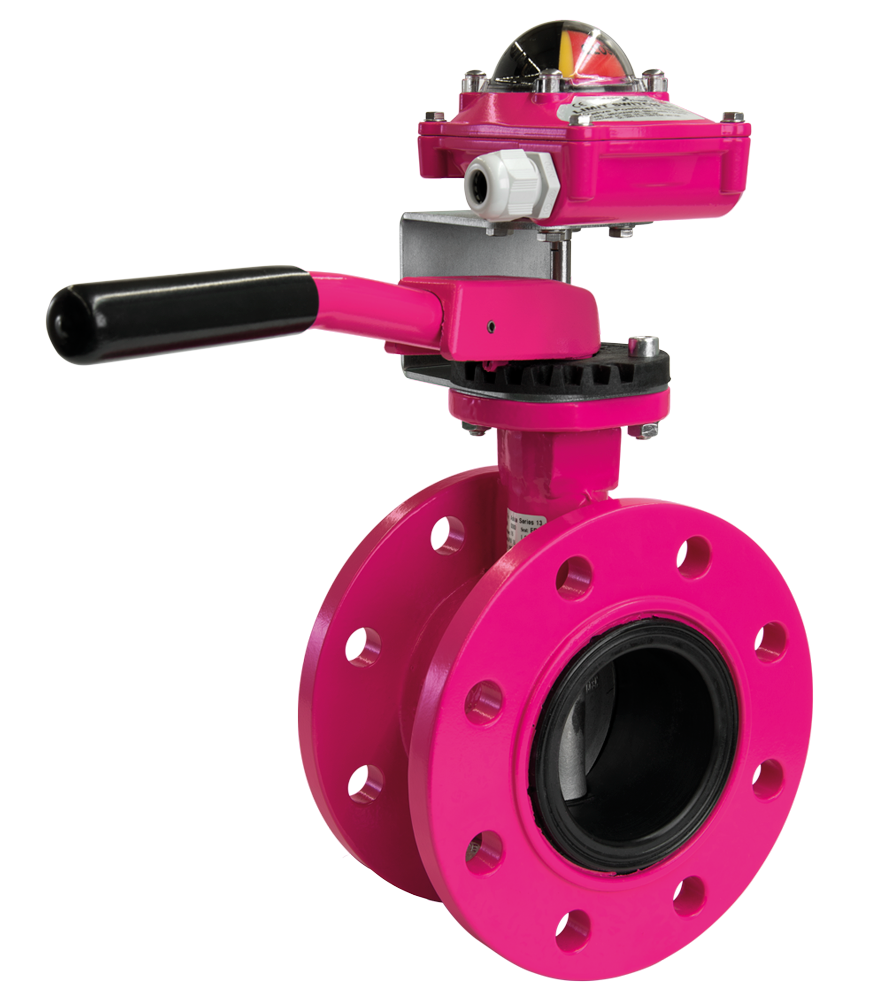

ASKIA<sup><small>®</sup></small> Serie 30 mit Handhebel, Rasterscheibe und Rückmeldeeinheit
ASKIA<sup><small>®</sup></small> Serie 30 mit Pneumatikantrieb, Magnetventil und Rückmeldeeinheit
Spezifikation
Gehäuse
Doppelflanschgehäuse
Fertigungsprogramm
DN 25 - 1600
Konstr. gem. Norm
EN 593
Baulänge
EN 558-1
Serie 20 (DIN 3202 T3 K1)
ISO 5752 T5 Kurzform
API 609
BS 5155 Serie 4-5 außer DN350
TOP-Flansch
EN ISO 5211 | NFE 29-402
Montage zwischen Flanschen
DIN PN 10/16, ANSI cl. 150
Kennzeichnung
EN 19
Standard-Betriebsdruck
Max. 16 bar 150
10 bar DN 200 - 1600
Betriebstemperatur
-40º C bis 210º C
Dichtigkeitsprüfung
EN 12266 | ISO 5208
Anmerkungen
Druckgeräterichtlinie 2014/68/EU
Optional: ATEX (II 2GD) 2014/34/EU
Sitz vulkanisiert
